詳細說明

一 用途：

磨鞋是用其底部所鑲焊的硬質合金或耐磨材料去磨碎及清除井下落物的工具，其中凹面磨鞋還有使落物聚集于切削范圍之內而磨碎落物的特點。

二 結構特點

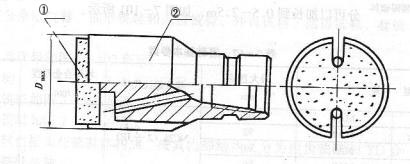

平底式磨鞋

1碳化鎢材料（合金）2本體

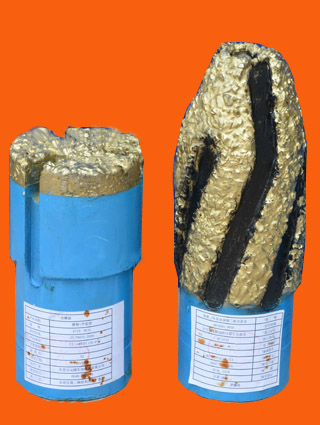

三 實物照片

四 基本參數

五、技術要求

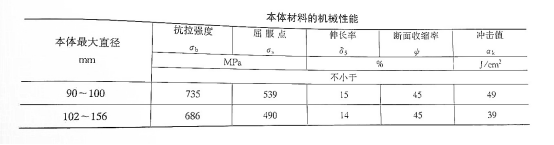

①本體材料的機械性能應符合下表中的規定。

②鉆桿接頭螺紋的尺寸和公差應符合SY5290，GB9253.1的規定。

③本體須進行無損探傷檢查，不得有裂紋和其他影響強度的缺陷。

④產品工作部位均須堆焊碳化鎢耐磨材料,其硬度為89-91HRA。用于銑鞋的碳化鎢顆粒等級尺寸為2~3mm與3-5mm。用于磨鞋的碳化鎢顆粒等級尺寸為3~5mm與6.5-8mm。

⑤堆焊的耐磨材料必須牢固,顆粒分布均勻。

⑥按規定條件,銑鞋的壽命不低于4h,磨鞋的總進尺不少于6m

⑦接頭螺紋涂螺紋脂并戴護絲。

六、工作原理：

磨鞋在鉆壓的作用下用其底部的合金去磨碎落物，由于合金柱為八棱柱形，露出本體的一端帶有25°斜角，在磨削時可作為磨削后角，使合金容易吃入落物。碎銷隨循環洗井液帶出地面，且由于此磨鞋合金柱的排列是與磨鞋旋轉方向相同的阿基米德渦線排列，這樣能使鐵屑很順利的隨工具旋轉所形成的洗井液渦流被引入過水槽，從而帶出地面。

七、操作方法

1、下井前檢查鉆桿絲扣是否完好，水眼是否暢通。

2、將磨鞋連接在鉆柱的最下端下井。

3、下至魚頂以上1-2m開始沖洗魚頂，將井口返出洗井液流平穩后，啟動轉盤，并慢慢下放鉆柱，當工具接觸到魚頂以后加大轉速及鉆壓，直到獲得理想的鉆進速度為止。

八、維修保養與保管注意事項：

每次用完后要將工具清洗干凈，沖凈水眼里的雜物。
